安全继电器的外围如何接线
安全继电器外围接线涉及三个方面
1、输入部分:基于监控对象不同,双通道接入的信号不同,接法不同
2、启动部分:基于启动模式不同(是手动启动,还是自动启动),接法不同
3、输出部分:基于应用行业(切断位置、模式)不同,接法不同
根据单个应用场景的情况,安全继电器外围接线中输入部分,启动部分基本都是一样的,相关的接线可以参考安全继电器接线图。
输出部分因行业不同,分类特别多,不能一概而论,需仔细设计。
另外一个具体的设备,其涉及的应用场景很少只有一个,大多都是几个应用场景的组合:如一台设备既有急停监控,又有安全门监控;另一种设备,除了有急停、安全门监控外,还有安全阀监控;。。。。。。等等。
这种情况是多见的,这种情况下,安全继电器外围接线是非常复杂的,除了单个安全继电器需设计外围接线,还需考虑安全继电器之间的接线问题---多安全回路间的互锁问题!这种情况相关的安全标准会有相应的要求,如果接线时未考虑不同回路间的互锁问题,执法部门会判定不合格!或出现问题后,会追究设计者的责任。故也需认真对待!
下面以安全继电器在注塑机行业的应用为例,看看其外围是如何接线的。
国家强制标准:橡胶塑料注射成型机安全要求GB22530-2008中涉及安全继电器模块的安全事项包括
1、急停设计
2、前安全门安全要求设计
3、后安全门安全要求设计
4、射嘴护罩安全要求设计
5、电气安全同液压安全的互锁要求设计
6、安全等级要求

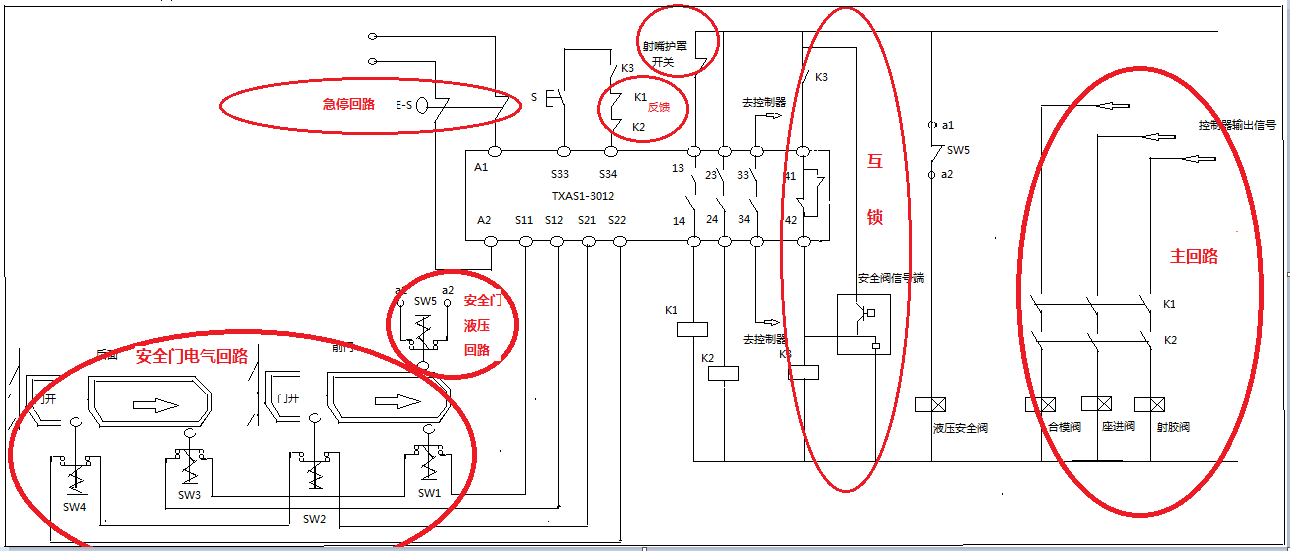

目前业界的做法如下图,基本为生产企业和检查机构所认可。
安全回路控制部分接线
A、双路急停按钮E-S两组触点的下端分别接入安全继电器模块的电源接线位A1、A2, 上端分别接入直流24V电源的正负极。
B、前后安全门的两组行程开关SW1-SW2,SW3-SW4对应触点串联后分别接入安全模块输入端接线位S11-S12,S21-S22.另外行程开关SW5作为直接切断信号接入液压安全阀控制回路。
C、若系统为手动启动,则S33-S34需间接入启动按钮S。若无需手动启动,关门即启动, 则S33-S34间无需接入启动按钮。
D、控制接触器K1、K2在上次分断中是否可靠分断,其情况反馈影响本次启动:两个接触器的辅助常闭触点需串联接入启动回路。
E、上次电气安全回路同液压安全回路的互锁检验,其状态情况反馈也会影响本次启动。 其互锁控制回路反馈信号--K5接触器的辅助常开信号需串进启动回路。
F、射嘴护罩安全开关信号串进K1接触器的控制回路,用以监视射嘴护罩是否关闭。
G、安全模块输出接线位13-14串进接触器K1的控制回路,23-24串进接触器K2的控制回路
H、安全模块输出接线位33-34去到控制器的相关脚位,给控制器急停、安全门监控信号。
I、 安全模块输出接线位41-42接入电器回路同液压回路的互锁控制回路。
安全回路主回路接线
1、两个控制接触器K1、K2对应主触点串联
2、控制器相应控制信号分别接入主触点串接的动作阀中。
通过上例,我们看到安全继电器模块外围接线有很强的行业特点,实际接线中需认真对待。
安全继电器外围接线涉及三个方面
1、输入部分:基于监控对象不同,双通道接入的信号不同,接法不同
2、启动部分:基于启动模式不同(是手动启动,还是自动启动),接法不同
3、输出部分:基于应用行业(切断位置、模式)不同,接法不同
根据单个应用场景的情况,安全继电器外围接线中输入部分,启动部分基本都是一样的,相关的接线可以参考安全继电器接线图。
输出部分因行业不同,分类特别多,不能一概而论,需仔细设计。
另外一个具体的设备,其涉及的应用场景很少只有一个,大多都是几个应用场景的组合:如一台设备既有急停监控,又有安全门监控;另一种设备,除了有急停、安全门监控外,还有安全阀监控;。。。。。。等等。
这种情况是多见的,这种情况下,安全继电器外围接线是非常复杂的,除了单个安全继电器需设计外围接线,还需考虑安全继电器之间的接线问题---多安全回路间的互锁问题!这种情况相关的安全标准会有相应的要求,如果接线时未考虑不同回路间的互锁问题,执法部门会判定不合格!或出现问题后,会追究设计者的责任。故也需认真对待!
下面以安全继电器在注塑机行业的应用为例,看看其外围是如何接线的。
国家强制标准:橡胶塑料注射成型机安全要求GB22530-2008中涉及安全继电器模块的安全事项包括
1、急停设计
2、前安全门安全要求设计
3、后安全门安全要求设计
4、射嘴护罩安全要求设计
5、电气安全同液压安全的互锁要求设计
6、安全等级要求
目前业界的做法如下图,基本为生产企业和检查机构所认可。
安全回路控制部分接线
A、双路急停按钮E-S两组触点的下端分别接入安全继电器模块的电源接线位A1、A2, 上端分别接入直流24V电源的正负极。
B、前后安全门的两组行程开关SW1-SW2,SW3-SW4对应触点串联后分别接入安全模块输入端接线位S11-S12,S21-S22.另外行程开关SW5作为直接切断信号接入液压安全阀控制回路。
C、若系统为手动启动,则S33-S34需间接入启动按钮S。若无需手动启动,关门即启动, 则S33-S34间无需接入启动按钮。
D、控制接触器K1、K2在上次分断中是否可靠分断,其情况反馈影响本次启动:两个接触器的辅助常闭触点需串联接入启动回路。
E、上次电气安全回路同液压安全回路的互锁检验,其状态情况反馈也会影响本次启动。 其互锁控制回路反馈信号--K5接触器的辅助常开信号需串进启动回路。
F、射嘴护罩安全开关信号串进K1接触器的控制回路,用以监视射嘴护罩是否关闭。
G、安全模块输出接线位13-14串进接触器K1的控制回路,23-24串进接触器K2的控制回路
H、安全模块输出接线位33-34去到控制器的相关脚位,给控制器急停、安全门监控信号。
I、 安全模块输出接线位41-42接入电器回路同液压回路的互锁控制回路。
安全回路主回路接线
1、两个控制接触器K1、K2对应主触点串联
2、控制器相应控制信号分别接入主触点串接的动作阀中。
通过上例,我们看到安全继电器模块外围接线有很强的行业特点,实际接线中需认真对待。
