安全继电器各端子功能
产品系列：常见问题
简介：安全继电器各端子功能 天之行安全继电器模块端子分为四类： 1、电源接线端子：A1+接DC24V电源正极A2-接DC24V电源负极 2、输入接线端子： 开关类信号输入（如急停信号、安全门信号、双
安全继电器各端子功能
天之行安全继电器模块端子分为四类：
1、电源接线端子：A1+接DC24V电源正极 A2-接DC24V电源负极
2、输入接线端子：
开关类信号输入（如急停信号、安全门信号、双手启动信号）
通道1接线端子 S11--S12
通道2接线端子 S21--S22
电平类信号输入（如安全光幕信号）
通道1接线端子 S1
通道2接线端子 S2
短路信号输入（如安全边沿、地毯）
通路1接线端子 Z11-Z12
通路2接线端子 B21-B22
3、启动反馈接线端子：
启动反馈接线端子 S33-S34
4、输出接线端子：
输出端有两类 3组安全输出 13-14,23-24,33-34（常开），1组信号输出 41-41（常闭）

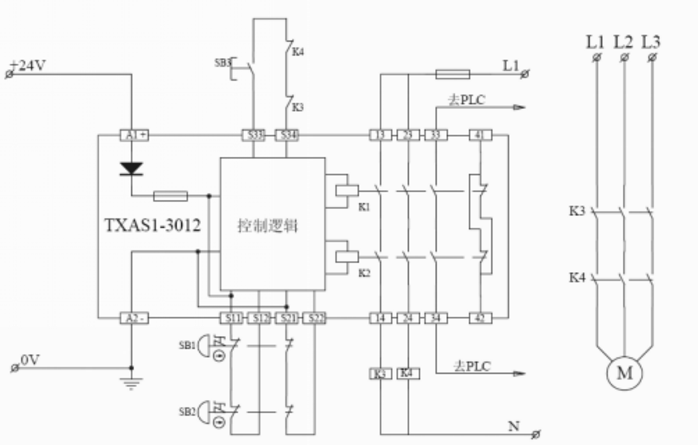

下面以监控急停为例，看看安全继电器TXAS1-3012各端子的功能，其中涉及到安全继电器工作原理
A、接线柱A1、A2分别接入直流24V电源的正负端
B、S11/S12、S21/S22分别接入双触点急停按钮的4个接线位置。多个急停按钮可以通过串联的模式处理，需注意：对应接线位串联，不可交叉接入
C、S33/S34接入一个启动按钮的常开触点并串联控制接触器的辅助常闭触点
D、13接入电源正极，14接入控制接触器线圈的进线端，23接入电源正极，24接入另一个控制接触器线圈的进线端，线圈的出线端接电源的负极
F、33/34、41/42分别去控制器PLC的相应端口
天之行安全继电器模块端子分为四类：
1、电源接线端子：A1+接DC24V电源正极 A2-接DC24V电源负极
2、输入接线端子：
开关类信号输入（如急停信号、安全门信号、双手启动信号）
通道1接线端子 S11--S12
通道2接线端子 S21--S22
电平类信号输入（如安全光幕信号）
通道1接线端子 S1
通道2接线端子 S2
短路信号输入（如安全边沿、地毯）
通路1接线端子 Z11-Z12
通路2接线端子 B21-B22
3、启动反馈接线端子：
启动反馈接线端子 S33-S34
4、输出接线端子：
输出端有两类 3组安全输出 13-14,23-24,33-34（常开），1组信号输出 41-41（常闭）
下面以监控急停为例，看看安全继电器TXAS1-3012各端子的功能，其中涉及到安全继电器工作原理
A、接线柱A1、A2分别接入直流24V电源的正负端
B、S11/S12、S21/S22分别接入双触点急停按钮的4个接线位置。多个急停按钮可以通过串联的模式处理，需注意：对应接线位串联，不可交叉接入
C、S33/S34接入一个启动按钮的常开触点并串联控制接触器的辅助常闭触点
D、13接入电源正极，14接入控制接触器线圈的进线端，23接入电源正极，24接入另一个控制接触器线圈的进线端，线圈的出线端接电源的负极
F、33/34、41/42分别去控制器PLC的相应端口
