安全继电器故障判断
产品系列：常见问题
简介：安全继电器故障判断 安全继电器在使用中断开了电路，此时是安全继电器坏了，还是安全继电器检测到了不安全的因素，断开电路了，需准确做出判断。 如果是回路出现了安全隐患，
安全继电器故障判断
安全继电器在使用中断开了电路，此时是安全继电器坏了，还是安全继电器检测到了不安全的因素，断开电路了，需准确做出判断。
如果是回路出现了安全隐患，排除隐患后，重启安全继电器，恢复电路即可。
如果是安全继电器故障了，则需更换新的安全继电器，安全继电器故障判断涉及到安全继电器工作原理。
那么在出现安全继电器开路情况后，如何判断到底发生了什么呢？请参考下表：

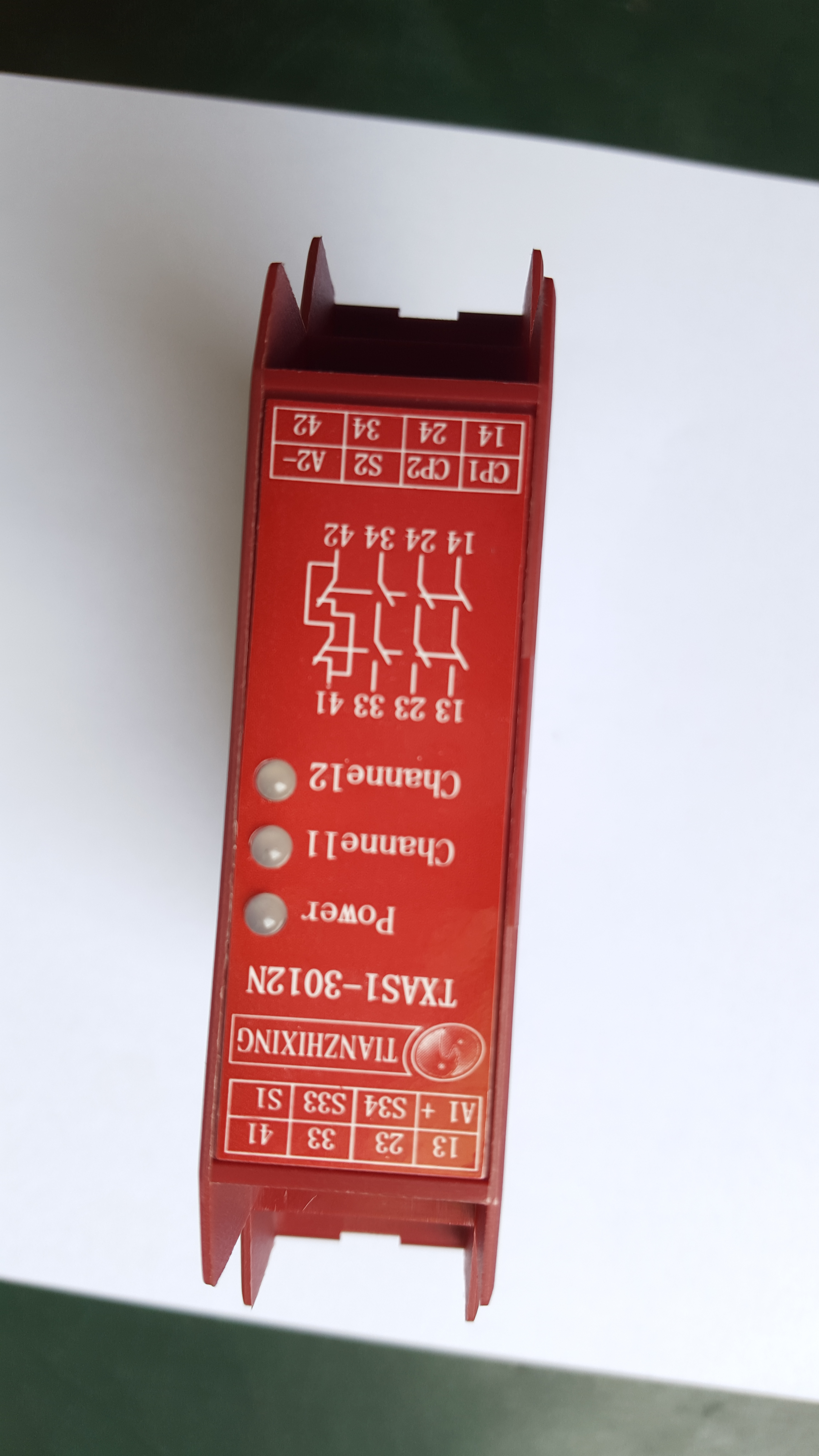

下面以TXAS1-3012为例，以实际中出现的一个异常现象为故障，来看看如何进行故障判断。
现象：安全继电器3个LED指示灯都不亮（接完线后，按下启动按钮，三个指示灯都不亮）。
故障判断做法如下：
1、检查A1+、A2-，确保极性正确
----本产品适用于DC24直流环境，有正负极性要求，接错3灯均不亮。
2、检查S11-S12，S21-S22是否存在交叉短路情况。
----本产品有输入短路自检功能，当两通道间出现短接时，3灯均不亮。
排除电源极性接错、输入短路故障后，重启安全继电器模块：
若3灯均点亮，故障排除，正常工作。
若3灯仍不亮，安全模块损坏，更换新的安全继电器模块。
若Power灯亮，其他二灯均不亮或一个亮一个不亮，请参照上表判断。
安全继电器在使用中断开了电路，此时是安全继电器坏了，还是安全继电器检测到了不安全的因素，断开电路了，需准确做出判断。
如果是回路出现了安全隐患，排除隐患后，重启安全继电器，恢复电路即可。
如果是安全继电器故障了，则需更换新的安全继电器，安全继电器故障判断涉及到安全继电器工作原理。
那么在出现安全继电器开路情况后，如何判断到底发生了什么呢？请参考下表：
| 状态编码 | LED指示灯状态：Power | LED指示灯状态：Channe11 | LED指示灯状态：Channe12 | 输入状态：S11-S12 | 输入状态：S11-S12 | 输出状态：13-14/23-24/33-34 | 输入状态：41-42 | 诊断状态 | 处置方法 |
| 0 |
 亮 |
亮 |
亮 |
ON | ON | ON | OFF |
安全状态： 防护门闭合，设备可正常启动 |
开启防护门或按下急停按钮，安全模块状态变为地阿基状态[状态编码3] |
| 1 |
亮 |
亮 |
 灭 |
ON | OFF | OFF | ON |
故障状态： 1、S11-S12未闭合 2、S21-S22触点焊接 3、内部继电器K1焊接 |
1、检查S21-S22触点确保可靠闭合，开启防护门后再关上，重新启动 2、检查S21-S22触点确保动作正常可靠，开启防护门后再关上，重新启动 3、以上1、2项检查后仍不能排除故障，A1/A2断电后重新启动，如故障不变，应更换安全安全继电器 |
| 2 |
亮 |
灭 |
亮 |
OFF | ON | OFF | ON |
故障状态： 1、S11-S12未闭合 2、S21-S22触点焊接 3、内部继电器K2焊接 |
1、检查S21-S22触点确保可靠闭合，开启防护门后再关上，重新启动 2、检查S21-S22触点确保动作正常可靠，开启防护门后再关上，重新启动 3、以上1、2项检查后仍不能排除故障，A1/A2断电后重新启动，如故障不变，应更换安全继电器 |
| 3 |
亮 |
灭 |
灭 |
OFF | OFF | OFF | ON |
待机状态： 防护门开启，设备不能启动 |
关闭防护门，复位急停按钮，按下启动按钮，安全模块状态变为安全状态[状态码0] |
| 7 |
灭 |
灭 |
灭 |
X | X | OFF | ON |
禁止状态： 1、A1+/A2-未供电或极性接反； 2、通道1与通道2之间线路短接 |
1、检查A1+/A2-，确保极性正确 2、排除断路因素，5分钟之后重新上电 |
| 6 |
灭 |
灭 |
亮 |
OFF | ON | OFF | ON | 安全继电器故障 | 更换安全继电器 |
| 5 |
灭 |
亮 |
亮 |
ON | OFF | OFF | ON | 安全继电器故障 | 更换安全继电器 |
| 4 |
灭 |
亮 |
亮 |
ON | ON | OFF | OFF | 安全继电器故障 | 更换安全继电器 |
现象：安全继电器3个LED指示灯都不亮（接完线后，按下启动按钮，三个指示灯都不亮）。
故障判断做法如下：
1、检查A1+、A2-，确保极性正确
----本产品适用于DC24直流环境，有正负极性要求，接错3灯均不亮。
2、检查S11-S12，S21-S22是否存在交叉短路情况。
----本产品有输入短路自检功能，当两通道间出现短接时，3灯均不亮。
排除电源极性接错、输入短路故障后，重启安全继电器模块：
若3灯均点亮，故障排除，正常工作。
若3灯仍不亮，安全模块损坏，更换新的安全继电器模块。
若Power灯亮，其他二灯均不亮或一个亮一个不亮，请参照上表判断。
