安全继电器内部电路图
产品系列：常见问题
简介：安全继电器内部电路图 不同厂家，不同的安全继电器产品其内部电路不同。 但所有安全继电器产品的内部电路逻辑是相同的！这个内部电路逻辑涉及到 安全继电器的工作原理 。
安全继电器内部电路图
不同厂家，不同的安全继电器产品其内部电路不同。
但所有安全继电器产品的内部电路逻辑是相同的！这个内部电路逻辑涉及到安全继电器的工作原理。
所谓“安全继电器”实际上是一个功能单元，最基本的单元由两个触点强制导向式继电器和一些逻辑电路构成。它实现这样一个功能：对外部状态进行监控，当输入信息同预设不同时，保证输出端处于断开状态。

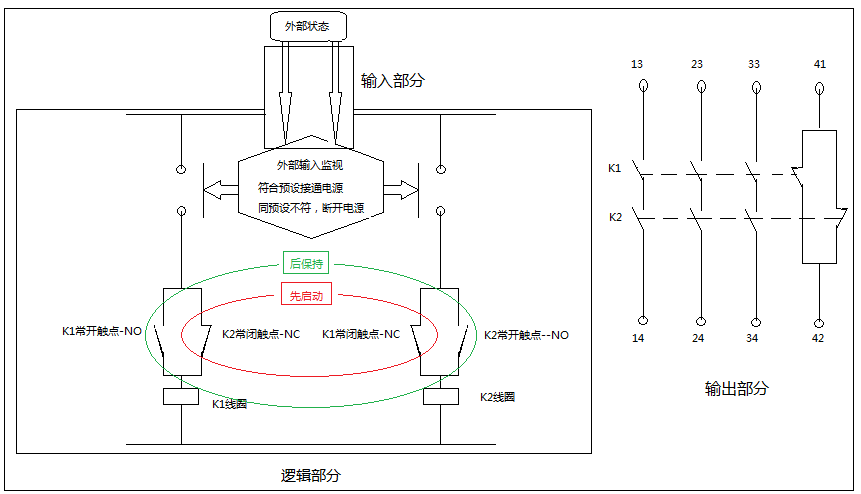

其内部电路逻辑我们可以通过下面这个框图来了解一下：
但所有安全继电器产品的内部电路逻辑是相同的！这个内部电路逻辑涉及到安全继电器的工作原理。
所谓“安全继电器”实际上是一个功能单元，最基本的单元由两个触点强制导向式继电器和一些逻辑电路构成。它实现这样一个功能：对外部状态进行监控，当输入信息同预设不同时，保证输出端处于断开状态。
其内部电路逻辑我们可以通过下面这个框图来了解一下：
1、 通过输入部分的两个独立通道将外部状况输入逻辑部分
2、 逻辑部分对输入的外部情况进行判断，两个通道的输入均同预设相同，接通电源
3、 触点强制导向式继电器K1线圈通过K2的NC触点得电启动，同理K2也得电启动
4、 继电器K1、K2分别通过各自的NO触点保持接通
5、 输出部分13-14,23-24,33-34,实现接通，41-42断开。
外部状况发生变化，只要有一个通道输入的信息同预设不同时，逻辑部分将断开电源，触点强制导向式继电器K1、K2线圈失电，NO触点断开,NC触点闭合，输出部分13-14,23-24,33-34断开，41-42闭合。
在上述动作过程中，有以下要点：
A、外部状况是通过两个独立的通道输入的，当且仅当两个通道输入的信息均同预设相同时，才接通电源。只要有一路输入异常，必断开。
B、触点强制导向式继电器K1的吸合启动是以K2的常闭触点NC闭合为条件同样， 触点强制导向式继电器K2的吸合启动是以K1的常闭触点NC闭合为条件，基于触点强制导向式继电器NO触点于NC触点间特定的关系，只有K1、K2均功能正常才能实现吸合：无论K1、K2的任一NO触点、NC 触点发生过触点粘连异常，必有一继电器处于断开状态，不能实现吸合。
C、输出端13-14接通，是基于两个继电器同时吸合才能实现。只要有一个继电器未吸
合，必断开。
综上所述，双通道输入的外部情况同预设不同，通过此功能单元，必能实现电路的断开！即使是单元内存在功能故障（单功能故障），也能保证输出总是处于断开的状态！
能断开电路，当然就能保证停机，使设备运行产生的危险终止，实现安全！
这正是此功能单元被误称为“安全继电器”的原因所在。其正确的名称因为安全继电器安全功能单元，或安全模块。
2、 逻辑部分对输入的外部情况进行判断，两个通道的输入均同预设相同，接通电源
3、 触点强制导向式继电器K1线圈通过K2的NC触点得电启动，同理K2也得电启动
4、 继电器K1、K2分别通过各自的NO触点保持接通
5、 输出部分13-14,23-24,33-34,实现接通，41-42断开。
外部状况发生变化，只要有一个通道输入的信息同预设不同时，逻辑部分将断开电源，触点强制导向式继电器K1、K2线圈失电，NO触点断开,NC触点闭合，输出部分13-14,23-24,33-34断开，41-42闭合。
在上述动作过程中，有以下要点：
A、外部状况是通过两个独立的通道输入的，当且仅当两个通道输入的信息均同预设相同时，才接通电源。只要有一路输入异常，必断开。
B、触点强制导向式继电器K1的吸合启动是以K2的常闭触点NC闭合为条件同样， 触点强制导向式继电器K2的吸合启动是以K1的常闭触点NC闭合为条件，基于触点强制导向式继电器NO触点于NC触点间特定的关系，只有K1、K2均功能正常才能实现吸合：无论K1、K2的任一NO触点、NC 触点发生过触点粘连异常，必有一继电器处于断开状态，不能实现吸合。
C、输出端13-14接通，是基于两个继电器同时吸合才能实现。只要有一个继电器未吸
合，必断开。
综上所述，双通道输入的外部情况同预设不同，通过此功能单元，必能实现电路的断开！即使是单元内存在功能故障（单功能故障），也能保证输出总是处于断开的状态！
能断开电路，当然就能保证停机，使设备运行产生的危险终止，实现安全！
这正是此功能单元被误称为“安全继电器”的原因所在。其正确的名称因为安全继电器安全功能单元，或安全模块。
