用安全继电器的好处


    随着社会发展，人们对安全意识的提升，都会在设备中设计安全回路，用于当设备出现故障或危险时，控制设备停机，保障工人的生命安全，而设计安全回路的核心器件就是安全继电器。

    早期的工程师对安全回路的设计一般如图一、图二所示，用急停按钮直接控制交流接触器的通断来控制电机的运转；或者通过安全器件给PLC信号，再由PLC控制变频器等电机控制器来实现电机的启停。

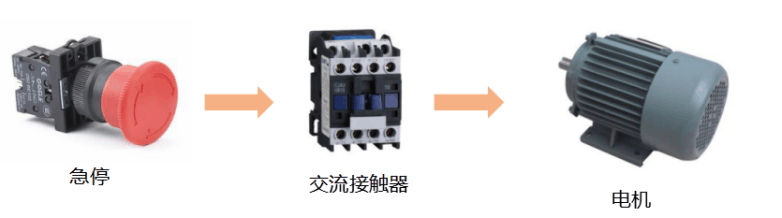

图一

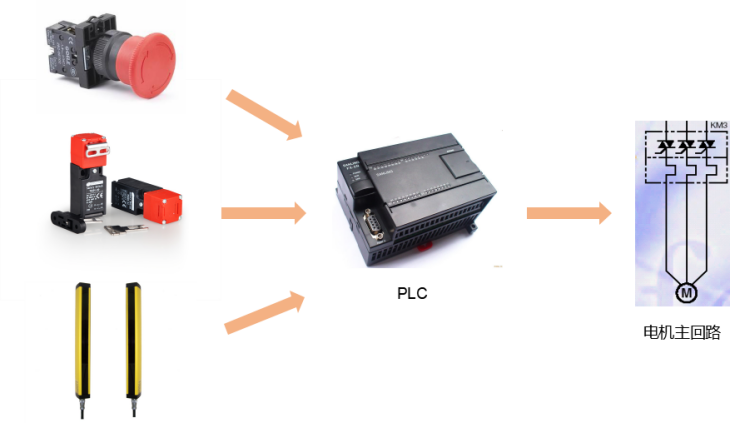

图二

    但是图一、图二这种思路搭建的安全回路能实现其安全功能的前提是安全器件本身必须是没有故障的，但是在实际应用中这种安全回路设计存在一下缺陷：

      1、急停按钮卡阻或者触点熔接；
      2、光栅、光幕出现故障，始终处于安全状态，输出错误信号；
      3、交流接触器触点熔接，常开触点不能断开；
      4、PLC不能构成安全回路，其内部故障会引起输出单元的输出保持常闭状态（继电器触点熔接、输出晶体管损坏等）。

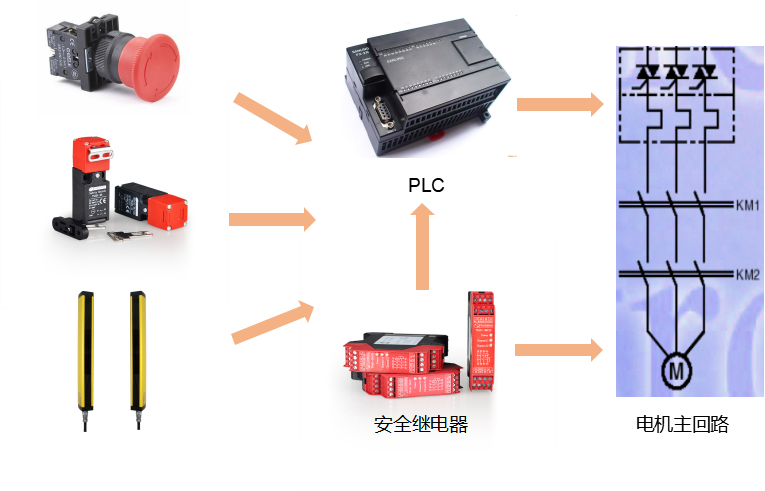

    这些安全回路中的缺陷都有可能会造成重大的安全事故。为了避免出现以上这些缺陷造成的安全事故，在安全回路中添加了安全继电器模块来监控这些安全器件的状态，当安全器件出现问题时，能及时切断设备的动力回路，如图三所示，注意安全继电器不参与PLC逻辑控制，安全控制和PLC逻辑控制回路相互独立。安全继电器搭建的安全回路有以下的优点：

     1、冗余回路设计；
     2、安全继电器自带强制导向机构；
     3、两个输入通道之间有短路检测；
     4、输出信号反馈

    当安全器件出现故障时，由于安全继电器是两路输入，所以只要其中一个通道断开，安全继电器的输出端的交流接触器线圈失电，则动力回路的断开，实现设备停机。由于继电器冗余设计以及反馈设计，当安全器件或者交流接触器出现故障时，也能被及时发现，不会造成安全器件的故障累积，很大程度上提升了设备的安全。



图三
