欧姆龙OMRON安全继电器接线图
欧姆龙OMRON安全继电器接线图

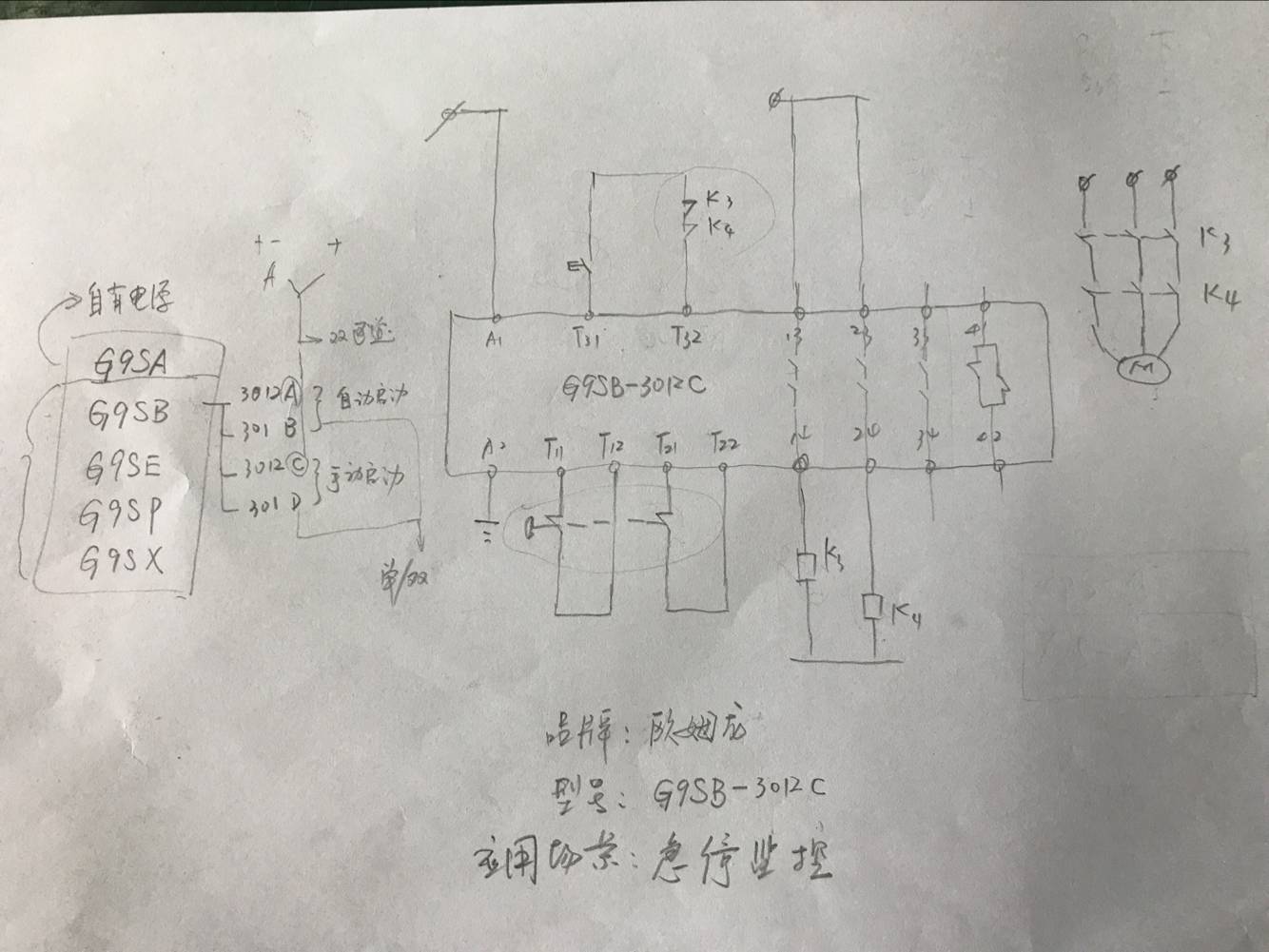

上图是 欧姆龙OMRON安全继电器在急停应用场景中的接线图
控制回路接线:上图是 欧姆龙OMRON安全继电器在急停应用场景中的接线图
1、接线柱A1/A2分别接入直流24V电源的正负端
2、T11/S12、T21/T22分别接入双触点急停按钮的4个接线位置。多个急停按钮可以通过串联的模式处理,需注意:对应接线位串联,不可交叉接入
3、T33/T34接入一个启动按钮的常开触点并串联控制接触器的辅助常闭触点
4、13接入电源正极,14接入控制接触器线圈的进线端,23接入电源正极,24接入另一个控制接触器线圈的进线端,线圈的出线端接电源的负极
5、33/34、41/42分别去控制器PLC的相应端口
主回路接线:
1、串联控制接触器相应主触点,上端接电源的正极,下端接控制负载的进线端
2、主回路需具备断路保护和热保护
动作逻辑:
1、按下启动按钮,安全继电器模块启动,控制接触器吸合,负载得电,设备正常运作
2、发现危险拍下急停按钮,安全继电器模块释放,控制接触器断开,设备断电停机
3、本次运行中,如果出现急停按钮卡阻或控制接触器主触点粘连(单功能故障),不影响急停功能的实现,但下次安全继电器模块不能启动,并在相应位置出现报警,故障排除后才能再次启动
2、发现危险拍下急停按钮,安全继电器模块释放,控制接触器断开,设备断电停机
3、本次运行中,如果出现急停按钮卡阻或控制接触器主触点粘连(单功能故障),不影响急停功能的实现,但下次安全继电器模块不能启动,并在相应位置出现报警,故障排除后才能再次启动
以上是欧姆龙OMRON安全继电器模块在单个应用场景的接线图,那么多个应用场景组合在一起欧姆龙OMRON安全继电器接线图是什么样的,该如何接线?其中接线方法涉及到欧姆龙OMRON安全继电器工作原理
