皮尔兹Pilz安全继电器接线图
皮尔兹Pilz安全继电器接线图

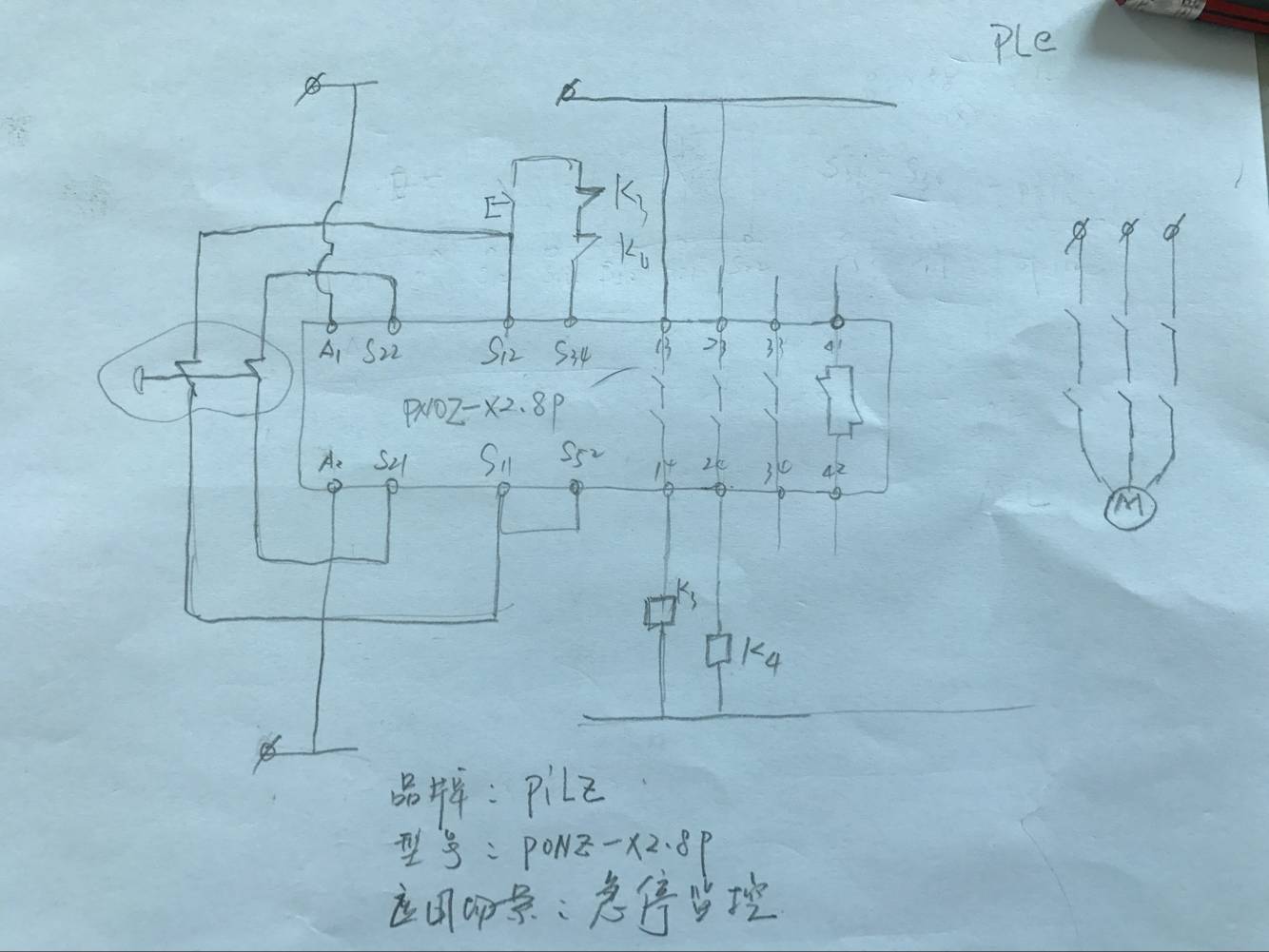

上图是皮尔兹Pilz-Pnoz-X2.8P安全继电器在急停应用场景中的接线图
控制回路接线:
1、A1/A2接电源,因为本产品是AC/DC.24V通用,所以接直流24V时,A1接正极,A2接负极,接交流24V时A1/A2无正负极区别
2、急停按钮的一组常闭触点接入S11/S12,另一组常闭触点接入S21/S22
3、短接S11/S52
4、在S12/S34串接一个启动按钮的常开触点和输出侧控制接触器K3/K4的辅助常闭触点
5、13接电源,14接控制接触器K3的线圈进线端,出线端接电源的另一侧
6、23接电源,24接控制接触器K4的线圈进线端,出线端接电源的另一侧
主回路接线:
1、控制接触器K3的主触点进线端接电源,出线端串接接触器K4的主触点,出线端接入电机
2、接好相应的短路保护和热保护
动作逻辑:
1、接好线,按下启动按钮,安全继电器启动
2、13/14;23/24;33/34导通,41/42断开
3、控制接触器K3/K4线圈得电,主触点吸合,电机得电,正常工作
4、发现问题,拍下急停按钮,安全继电器释放
5、13/14;23/24;33/34断开,41/42闭合
6、接触器K3/K4线圈失电,主回路断开,电机断电停机
以上是皮尔兹Pilz-Pnoz-X2.8P安全继电器模块在单个应用场景的接线图,那么多个应用场景组合在一起皮尔兹Pilz安全继电器接线图是什么样的,该如何接线?其中接线方法涉及到皮尔兹Pilz安全继电器工作原理
