西门子Siemens安全继电器接线图
西门子Siemens安全继电器接线图

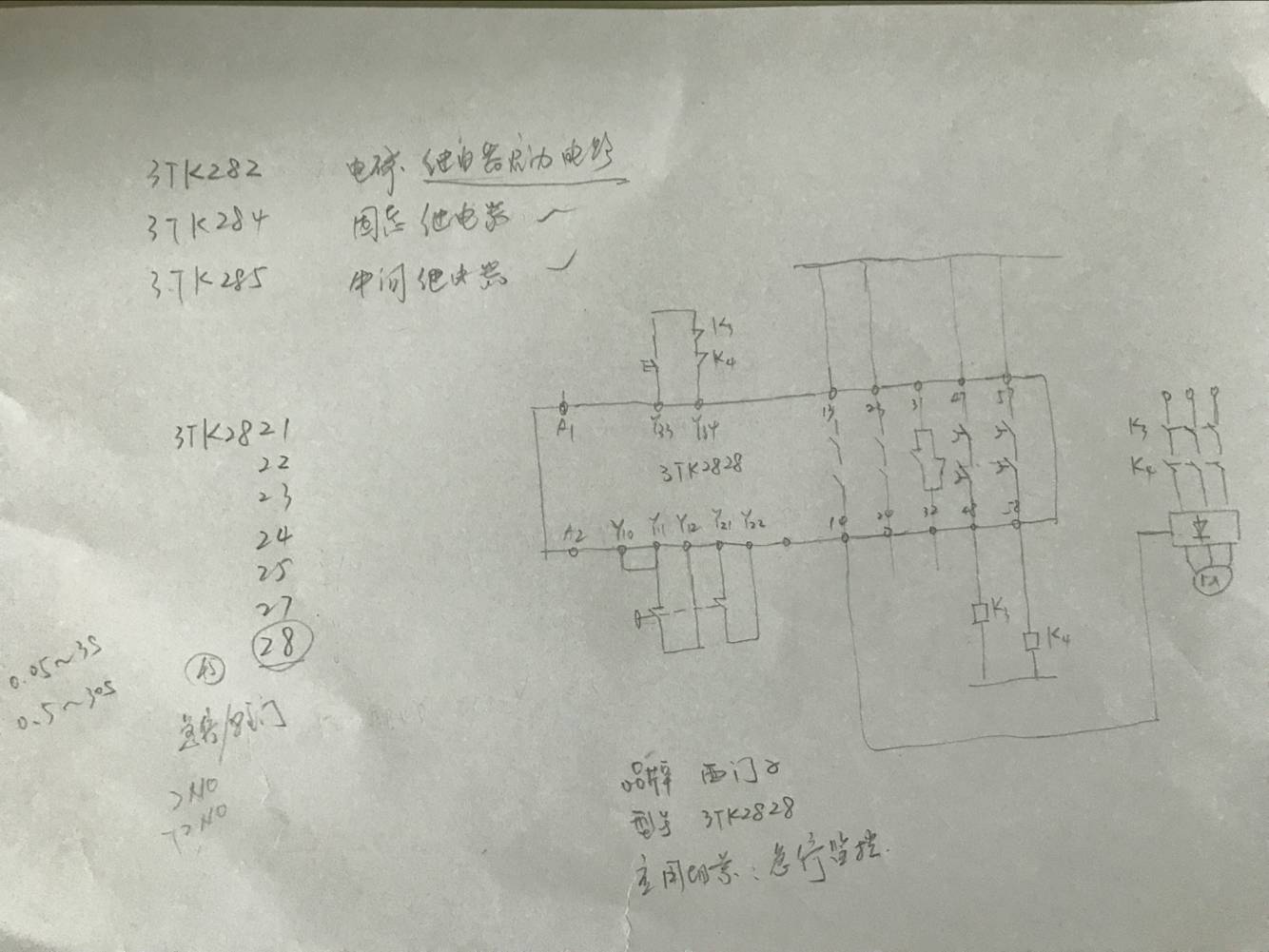

上图是西门子Siemens安全继电器在急停应用场景中的接线图
控制回路接线:
1、根据所选产品的电源规格正确接入电源
2、急停按钮的一组常闭触点接入Y11/Y12,另一组常闭触点接入Y21/Y22
3、短接Y10/Y11
4、在Y33/Y34之间串接一个启动按钮的常开触点和输出侧控制接触器K3/K4的辅助常闭触点
5、13接电源,14接电机控制器进线端
6、47接电源,48接控制接触器K3的线圈进线端,出线端接电源的另一侧
7、57接电源,58接控制接触器K4的线圈进线端,出线端接电源的另一侧
主回路接线:
1、控制接触器K3的主触点进线端接电源,出线端串接接触器K4的主触点,出线端接入电机控制器,控制器的出线端接电机
2、接好相应的短路保护和热保护
1、根据所选产品的电源规格正确接入电源
2、急停按钮的一组常闭触点接入Y11/Y12,另一组常闭触点接入Y21/Y22
3、短接Y10/Y11
4、在Y33/Y34之间串接一个启动按钮的常开触点和输出侧控制接触器K3/K4的辅助常闭触点
5、13接电源,14接电机控制器进线端
6、47接电源,48接控制接触器K3的线圈进线端,出线端接电源的另一侧
7、57接电源,58接控制接触器K4的线圈进线端,出线端接电源的另一侧
主回路接线:
1、控制接触器K3的主触点进线端接电源,出线端串接接触器K4的主触点,出线端接入电机控制器,控制器的出线端接电机
2、接好相应的短路保护和热保护
动作逻辑:
1、接好线,按下启动按钮,安全继电器启动
2、13/14、23/24、47/48、57/58瞬时接通,31/32断开
3、控制接触器K3/K4线圈得电,主触点吸合,电机控制器运行,电机启动,正常工作
4、发现问题,拍下急停按钮,安全继电器释放
5、13/14瞬间断开,电机控制器启动制动逻辑,电机减速
6、47/48、57/58延时断开,接触器K3/K4线圈失电,主回路断开,电机断电停机
点击下载西门子Siemens安全继电器接线图.PDF
2、13/14、23/24、47/48、57/58瞬时接通,31/32断开
3、控制接触器K3/K4线圈得电,主触点吸合,电机控制器运行,电机启动,正常工作
4、发现问题,拍下急停按钮,安全继电器释放
5、13/14瞬间断开,电机控制器启动制动逻辑,电机减速
6、47/48、57/58延时断开,接触器K3/K4线圈失电,主回路断开,电机断电停机
以上是西门子Siemens安全继电器模块在单个应用场景的接线图,那么多个应用场景组合在一起西门子Siemens安全继电器接线图是什么样的,该如何接线?其中接线方法涉及到西门子Siemens安全继电器工作原理
