安全继电器在不同的应用场景接线方式不同
下面介绍一下安全继电器模块在监控急停应用场景中的接线
所选产品型号为:天之行安全继电器TXAS1-3012
控制回路接线:
A、接线柱A1/A2分别接入直流24V电源的正负端
B、S11/S12、S21/S22分别接入双触点急停按钮的4个接线位置。多个急停按钮可以通过串联的模式处理,需注意:对应接线位串联,不可交叉接入
C、S33/S34接入一个启动按钮的常开触点并串联控制接触器的辅助常闭触点
D、13接入电源正极,14接入控制接触器线圈的进线端,23接入电源正极,24接入另一个控制接触器线圈的进线端,线圈的出线端接电源的负极
F、33/34、41/42分别去控制器PLC的相应端口
主回路接线:
a、串联控制接触器相应主触点,上端接电源的正极,下端接控制负载的进线端
b、主回路需具备断路保护和热保护
1、按下启动按钮,安全继电器模块启动,控制接触器吸合,负载得电,设备正常运作
2、发现危险拍下急停按钮,安全继电器模块释放,控制接触器断开,设备断电停机
3、本次运行中,如果出现急停按钮卡阻或控制接触器主触点粘连(单功能故障),不影响急停功能的实现,但下次安全继电器模块不能启动,并在相应位置出现报警,故障排除后才能再次启动
点击下载TXAS1-3012安全继电器接线图.PDF
下面介绍一下安全继电器模块在监控急停应用场景中的接线
所选产品型号为:天之行安全继电器TXAS1-3012
控制回路接线:
A、接线柱A1/A2分别接入直流24V电源的正负端
B、S11/S12、S21/S22分别接入双触点急停按钮的4个接线位置。多个急停按钮可以通过串联的模式处理,需注意:对应接线位串联,不可交叉接入
C、S33/S34接入一个启动按钮的常开触点并串联控制接触器的辅助常闭触点
D、13接入电源正极,14接入控制接触器线圈的进线端,23接入电源正极,24接入另一个控制接触器线圈的进线端,线圈的出线端接电源的负极
F、33/34、41/42分别去控制器PLC的相应端口
主回路接线:
a、串联控制接触器相应主触点,上端接电源的正极,下端接控制负载的进线端
b、主回路需具备断路保护和热保护

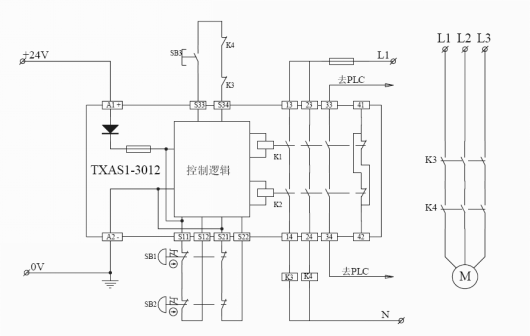

注:下图为安全继电器模块TXAS1-3012监控急停的接线示例图供参考
动作逻辑——控制回路和主回路接线完毕 ,检查正确后:
1、按下启动按钮,安全继电器模块启动,控制接触器吸合,负载得电,设备正常运作
2、发现危险拍下急停按钮,安全继电器模块释放,控制接触器断开,设备断电停机
3、本次运行中,如果出现急停按钮卡阻或控制接触器主触点粘连(单功能故障),不影响急停功能的实现,但下次安全继电器模块不能启动,并在相应位置出现报警,故障排除后才能再次启动
点击下载TXAS1-3012安全继电器接线图.PDF
