TXAS1-3012N安全继电器接线图（监控安全光幕）
产品系列：接线图纸
简介：提供TXAS1-3012N安全继电器接线图.pdf下载，在监控光幕安全栅应用场景中TXAS1-3012N安全继电器怎么接线，控制回路、主回路接线步骤包括图纸的详细介绍说明以及讲解
安全继电器在不同的应用场景接线方式不同
下面介绍一下安全继电器模块在监控光幕应用场景中的接线
所选产品型号为：
若光幕两路输出信号均为低电平型号则所选模块应为TXAS1-3012N
若光幕两路输出信号均为高电平型号则所选模块为TXAS1-3012P
若光幕的输入信号一路为高电平信号，一路为低电平信号则所选型号为TXAS1-3012NP
控制回路接线：
A、安全模块A1/A2接直流24V电源正负极
B、S1接光幕的一路信号，S2接光幕的另一路信号
C、若系统采用手动运行模式则S33/S34之间串接一个启动按钮和控制接触器的辅助常闭触点
D、若系统采用自动运行模式则S33/S34串接控制接触的辅助常闭触点
E、13接电源的正极，14接控制接触器线圈的进线端，线圈的出线端接电源负极
F、23/24接另一路控制，接法同13/14一样
G、33/34、41/42去控制器PLC的相应端口
主回路的接法：
a、PLC的下行输出接控制接触器主触点的进线端
b、串联后的主触点出线端接液压阀的进线端，液压阀的出线端接电源的负极。
下面介绍一下安全继电器模块在监控光幕应用场景中的接线
所选产品型号为：
若光幕两路输出信号均为低电平型号则所选模块应为TXAS1-3012N
若光幕两路输出信号均为高电平型号则所选模块为TXAS1-3012P
若光幕的输入信号一路为高电平信号，一路为低电平信号则所选型号为TXAS1-3012NP
控制回路接线：
A、安全模块A1/A2接直流24V电源正负极
B、S1接光幕的一路信号，S2接光幕的另一路信号
C、若系统采用手动运行模式则S33/S34之间串接一个启动按钮和控制接触器的辅助常闭触点
D、若系统采用自动运行模式则S33/S34串接控制接触的辅助常闭触点
E、13接电源的正极，14接控制接触器线圈的进线端，线圈的出线端接电源负极
F、23/24接另一路控制，接法同13/14一样
G、33/34、41/42去控制器PLC的相应端口
主回路的接法：
a、PLC的下行输出接控制接触器主触点的进线端
b、串联后的主触点出线端接液压阀的进线端，液压阀的出线端接电源的负极。

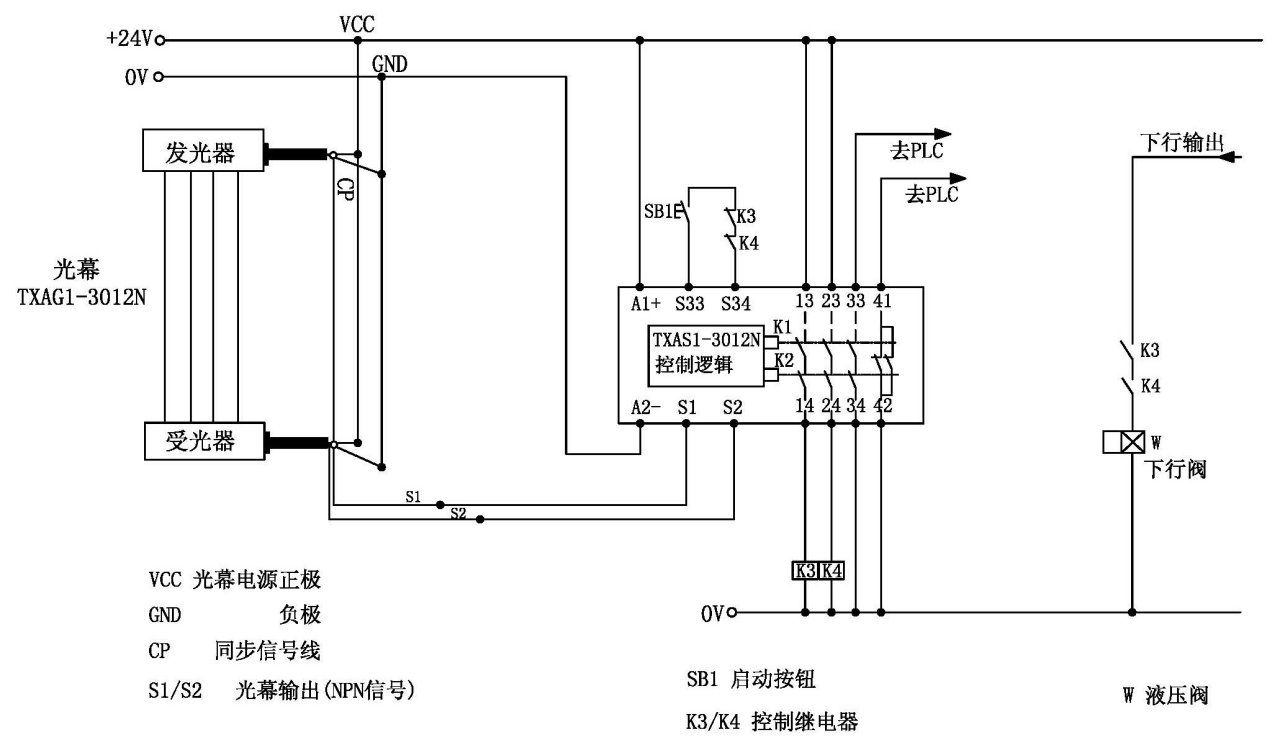

注：下图为安全继电器模块TXAS1-3012N监控光幕安全栅的接线示例图供参考
以上是TXAS1-3012N安全继电器模块在单个应用场景的接线图，那么多个应用场景组合在一起TXAS1-3012N安全继电器接线图是什么样的，该如何接线？其中接线方法涉及到安全继电器工作原理
动作逻辑——光幕同安全继电器模块的控制回路和主回路接线完毕 ，检查正确后：
1、安全启动按钮，安全继电器模块启动，控制接触器吸合，设备处于待机状态，当控制器输出工序指令，设备按指令完成动作
2、光幕被遮光，安全继电器模块断开，控制接触器被断开，设备停机
点击下载TXAS1-3012N安全继电器接线图.PDF
1、安全启动按钮，安全继电器模块启动，控制接触器吸合，设备处于待机状态，当控制器输出工序指令，设备按指令完成动作
2、光幕被遮光，安全继电器模块断开，控制接触器被断开，设备停机
